Primeiros Passos com ESP-IDF

Este documento tem como objetivo ajudá-lo a configurar o ESP-IDF (Espressif IoT Development Framework) para trabalhar com a Franzininho WiFi que usa o ESP32-S2 da Espressif.

Ao final, faremos um exemplo simples para compilar, gravar e monitorar usando o ESP-IDF, assim, garantiremos que tudo estará funcionando.

Introdução​

Para essa configuração, vamos instalar o ESP-IDF e usá-lo através de linha de comando. Caso você queira usar o IDF integrado a ambientes de desenvolvimento integrado (IDE) como VScode e Eclipse, confira os seguintes links:

Você poderá instalar o ESP-IDF no seu sistema operacional preferido (Linux, Windows, macOS).

Para a experiência completa, você precisará de uma placa Franzininho WiFi, Computador: com Windows, Linux ou macOS

Passo 1 - Instalação dos pré-requisitos​

Algumas ferramentas precisam ser instaladas no computador antes de prosseguir para as próximas etapas. Siga os links abaixo para obter as instruções para o seu sistema operacional:

É muito importante a instalação de todos os pré-requisitos.

Passo 2 - Instalação do ESP-IDF​

Nessa etapa vamos instalar o ESP-IDF e conjunto de ferramentas e bibliotecas. Vamos usar o código mantido pela Espressif no repositório do ESP-IDF

O ESP-IDF é o framework oficial da Espressif para o desenvolvimento de aplicações parar toda a família ESP32. O procedimento apresentado aqui servirá para trabalhar com toda a família ESP32. Porém, vamos dar foco ao ESP32-S2 que é usado na Franzininho WiFi.

Linux e macOS​

Abra o terminal e execute:

mkdir -p ~/esp
cd ~/esp
git clone --recursive https://github.com/espressif/esp-idf.git

O ESP-IDF será baixado no seguinte repositório ~/esp/esp-idf.

Windows​

Além de instalar as ferramentas, o ESP-IDF Tools Installer para Windows apresentado no passo 1 ele também baixa uma cópia do ESP-IDF. Dessa forma você não precisará baixar o ESP-IDF agora, se já tiver baixado anteriormente junto aos pré-requisitos.

Se desejar fazer o download do ESP-IDF sem a ajuda do ESP-IDF Tools Installer, consulte estas instruções.

Instalando O ESP-IDF e ferramentas​

Além do ESP-IDF, você também precisa instalar as ferramentas usadas pelo ESP-IDF, como compilador, depurador, pacotes Python, etc.

Windows​

O ESP-IDF Tools Installer para Windows apresentado no passo 1 instala todas as ferramentas necessárias.

Se você deseja instalar as ferramentas sem a ajuda do ESP-IDF Tools Installer, abra o Prompt de Comando e siga estas etapas:

cd %userprofile%\esp\esp-idf
install.bat

Ou no Windows PowerShell

cd ~/esp/esp-idf
./install.ps1

Linux e macOS​

No Linux ou macOS há um script para instalação.Abra o terminal e execute:

cd ~/esp/esp-idf
./install.sh

Ou se tiver usando o Fish:

cd ~/esp/esp-idf
./install.fish

Configurando as variáveis de ambientes​

As ferramentas instaladas ainda não foram adicionadas à variável de ambiente PATH. Para tornar as ferramentas utilizáveis na linha de comando, algumas variáveis de ambiente devem ser definidas. ESP-IDF fornece alguns scripts que ajudam nesse processo.

Windows​

O ESP-IDF Tools Installer para Windows cria um atalho “ESP-IDF Command Prompt” no menu Iniciar. Este atalho abre o Prompt de Comando e configura todas as variáveis de ambiente necessárias. Você pode abrir este atalho e prosseguir para a próxima etapa.

Caso não funcione e você precise configurar manualmente, execute os seguintes comandos:

Prompt de Comando:

%userprofile%\esp\esp-idf\export.bat

Windows PowerShell:

.$HOME/esp/esp-idf/export.ps1

Linux e macOS​

No terminal execute:

. $HOME/esp/esp-idf/export.sh

Ou no Fish(suportado apenas em versões a partir da 3.0.0):

. $HOME/esp/esp-idf/export.fish
Importante

Você precisa fazer isso toda vez que iniciar o terminal para usar o ESP-IDF.

Passo 3 - Criando um novo projeto​

Agora que já temos as ferramentas instaladas, vamos fazer um exemplo para validar o funcionamento das mesmas. Vamos executar o exemplo blink que já vem no IDF.

Copiando um projeto exemplo​

Vamos copiar o projeto blink para preservarmos o exemplo presente na pasta do IDF:

Windows​

cd %userprofile%\esp
xcopy /e /i %IDF_PATH%\examples\get-started\blink blink

Linux e macOS​

cd ~/esp
cp -r $IDF_PATH/examples/get-started/blink .

Fique a vontade para testar os outros exemplos também.

O sistema de compilação ESP-IDF não oferece suporte a espaços nos caminhos para o ESP-IDF ou para projetos.

Configuração​

Agora vamos configurar o target para qual será compilado e já fazer uma configuração no menuconfig. No nosso caso vamos trabalhar com o ESP32-S2:

Windows​

cd %userprofile%\esp\blink
idf.py set-target esp32s2
idf.py menuconfig

Linux e macOS​

cd ~/esp/blink
idf.py set-target esp32s2
idf.py menuconfig

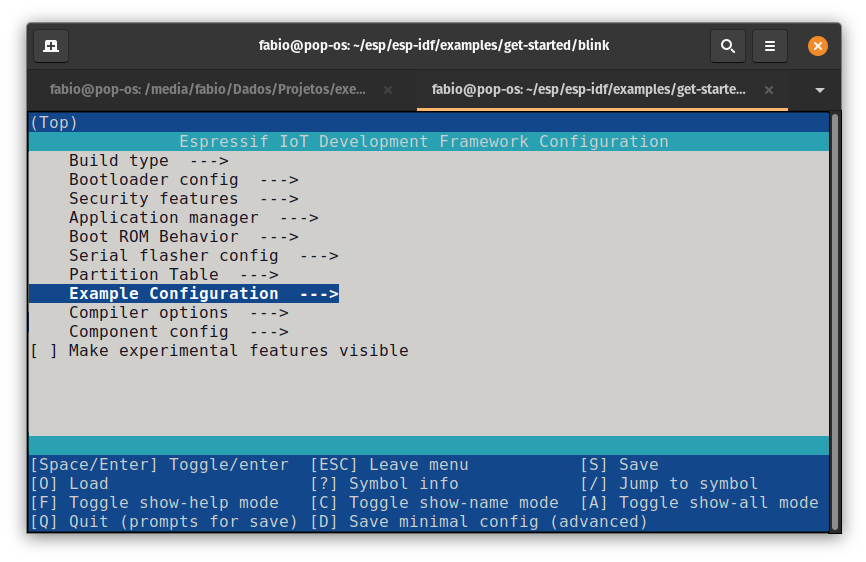

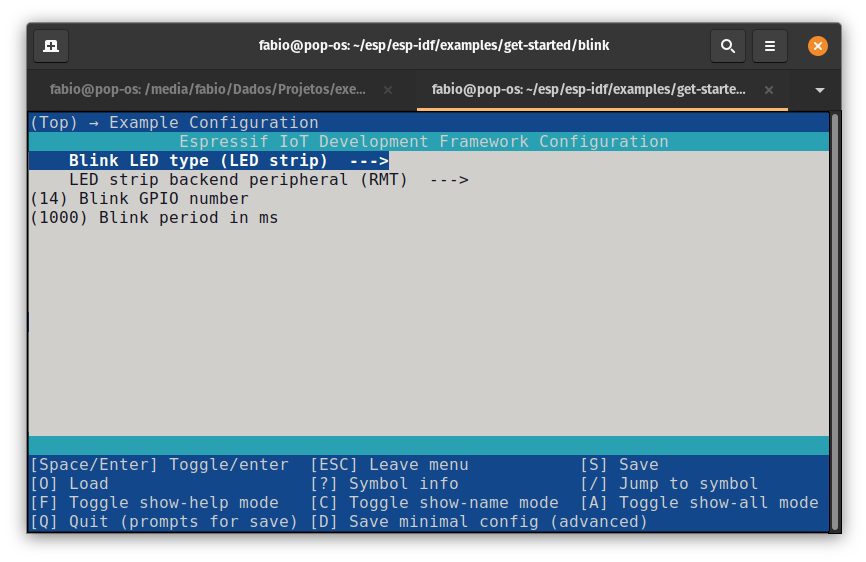

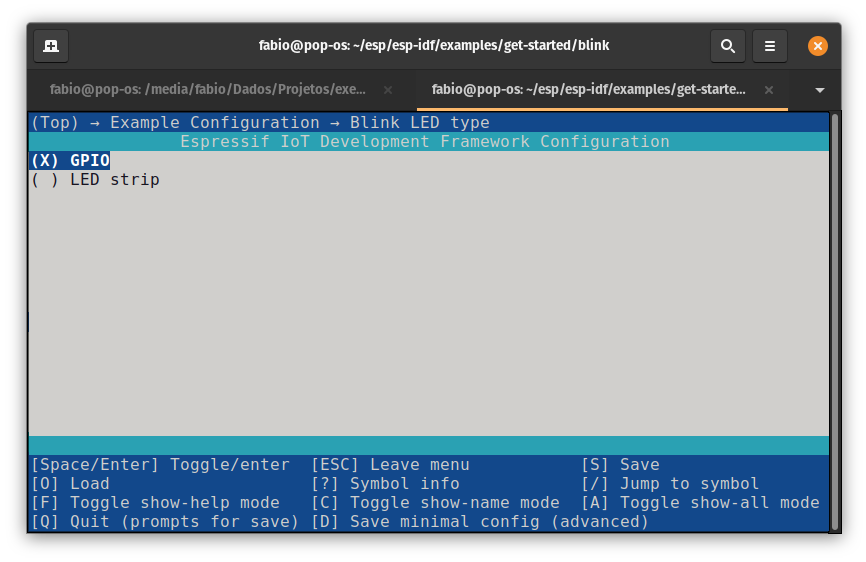

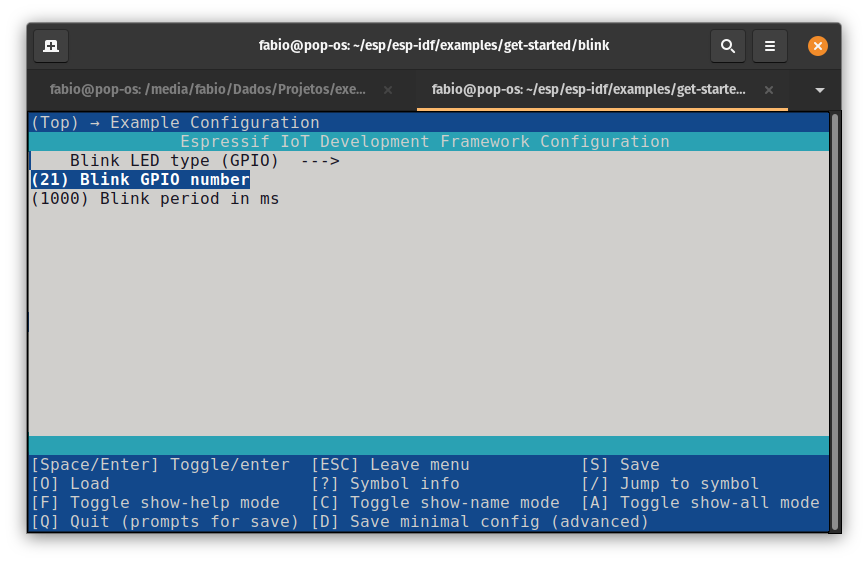

Será aberto o menuconfig: menuconfig

Acesse a opção Component config ---> menuconfig

Em seguida ESP System Settings ---> menuconfig

Agora selecione Channel for console output (Default: UART0) ---> menuconfig

E por fim, selecione (X) USB CDC: menuconfig

Salve(S), Enter, enter, Saia do menu(ESC)

Essa configuração permitirá que usemos a USB no próximo upload.

Importante

Sempre que iniciar um projeto novo faça essas configuração para que continue usando a USB como interface de programação.

Para mais detalhes acesse:

Compilando o projeto em modo DFU​

A primeira compilação nós vamos fazer usando o modo DFU, que já vem por padrão no ESP32-S2 permitindo o upload através da USB:

Para crie a imagem DFU:

idf.py dfu

A primeira compilação pode demorar um pouco. Da até pra ir pegar um café ;)

Após a compilação, conecte a Franzininho WiFi no computador. Antes de fazermos o upload é necessário entrar no modo DFU. Para entrar no modo DFU pressione as teclas na seguinte sequencia:

  1. pressione e segure a tecla BOOT
  2. pressione rapidamente e solte a tecla RESET
  3. solte a tecla BOOT

Dessa forma a placa entrará no modo DFU e poderá receber o firmware através da USB.

Para fazer a gravação, digite:

idf.py dfu-flash
Dica

Caso a gravação através da USB não funcione, veja esse link com as instruções de configurações da USB

Após alguns segundos a placa estará gravada.

Pressione novamente o botão RESET.

Compilação, gravação e monitor em modo normal​

Agora você poderá compilar, gravar e monitorar usando a porta USB. Esse processo é idêntico ao que fazemos para desenvolver com o ESP32:

Compilar:

idf.py build

Gravar:

idf.py -p PORT [-b BAUD] flash

Monitorar:

idf.py -p /dev/ttyUSB0 monitor

Maravilha, você configurou o ambiente para trabalhar com o ESP-IDF.

Caso queira trabalhar com a extensão para VSCODE, confira o video:
